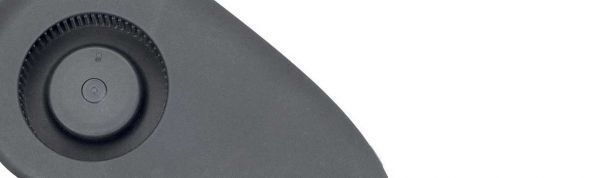

iMac Lüfter.
Original Lüfter für ältere und aktuelle Modelle. 27" iMacs bis 2011 verfügen über drei Lüfter, links wird die Festplatte gekühlt, mittig die Hauptplatine und rechts die Grafikkarte. Es empfiehlt sich den Grafik-Lüfter per Software (MacsFanControl) etwas höher drehen zu lassen. Ab 2012 hat auch der große iMac nur noch einen einzigen zentralen Lüfter. Dieser wird hoch belastet und kann eher einen Lagerschaden bekommen.
Öffnet man einen iMac das erste Mal, macht es Sinn eine helfende Hand an der Seite zu haben um das Display zu halten während man nach Kabeln taucht.
Bei iMacs bis 2011, die Baureihe mit DVD Laufwerk und getrenntem Glas, wird zuerst die Glasscheibe abgenommen. Dazu von oben das magnetisch gehaltene Frontglas, beginnend mittig, vorsichtig vom Gehäuse lösen und nach vorne klappen. Unten ist das Glas eingesteckt, also nur etwas öffnen und nach oben herausziehen. Danach rechts und links die Halteschrauben des Panels lösen und das LCD nur wenig aufklappen. Von oben hineingreifen und die teils recht kurzen Kabel lösen. Vorsicht mit dem Temperatursensor, der kleine Stecker backt gerne etwas in die Buchse. Niemals an Kabeln ziehen, mit einer guten Pinzette lösen.
Nach dem Abnehmen des Displays liegen linker und rechter Lüfter offen und sind zugänglich. Für den mittleren Lüfter muß dann die Hauptplatine ausgebaut werden.
Bei iMacs ab 2012, die flache Baureihe ohne DVD, ist das Display ringsum verklebt. Vor dem Zerlegen neue Display Klebestreifen besorgen, dann erst mit dem Steel Blade (weiche stumpfe Klinge) von oben angefangen den zweiteiligen Klebestreifen trennen. Hier oben rechts und links besonders vorsichtig arbeiten, mit dem Trennwerkzeug nur ca. 1 cm tief einschneiden. Sonst können die Flachbahnkabel zwischen Panel und Elektronik irreparabel durchtrennt werden.
Ist die Klebung durchtrennt das Panel behutsam und nur ein paar Zentimeter aufklappen, den kurzen Anschlußkabeln keinen Zug aussetzen auch wenn das richtig eng ist. Das Flachbahnkabel vom Display zur Hauptplatine hat am Board unten eine Klappsicherung, diese nach oben klappen, dann den Stecker vorsichtig aus der Buchse ziehen. Dann lässt er sich etwas weiter öffnen um die Stromversorgung zu trennen.
Nun das Display soweit aufklappen das man an die verlängerten Klebestreifen rechts und links herankommt, diese von außen nach innen abziehen. Dabei gut aufpassen, denn nun wird das Display nicht mehr gehalten.
Der Zugang zum zentralen Lüfter liegt nun frei und zugänglich.
Um das Display wieder zu verkleben das Klebeband mit einem nicht metallischen Stick (Nylon Tool / Plastic Stick) und Handarbeit vom Glasrand trennen. Kratzer sieht man später von vorne, also Vorsicht walten lassen. Den Kleber auch vom Gehäuserand gut entfernen damit das Panel spannungsfrei aufliegen kann. Die neuen Display Klebestreifen am Displayrand anbringen und den Bildschirm von unten angefangen wieder einkleben. Die Positionierung muß von Anfang an gut passen, nachrücken geht später nicht mehr.
Gute Kühlung ist essentiell für eine lange Haltbarkeit der Elektronik.
Passend für iMac 21,5" Model A1311 von Late 2009:
iMac (21,5", Late 2009), iMac10,1
APN 922-9122, 610-0029
Original.
Eine gute Kühlung sorgt für eine längere Haltbarkeit jeder Elektronik. Eine nachlassende Belüftung lässt die ICs wesentlich heißer laufen, was das Bauteil sowie die Lötstellen langfristig beschädigt. Beim Austausch des Lüfters ist immer auch der Kühlkörper zu reinigen, die Kühlrippen müssen frei von Staub und Schmutz sein um die Wärme der GPU und der CPU abzuleiten.
iMAC ERSATZTEILE | APPLE 21,5" PROZESSORLÜFTER LINKS
Passend für iMac 21,5" Model A1311 von Mid 2010 bis Late 2011:
iMac (21,5", Mid 2010), iMac11,2
iMac (21,5", Mid 2011), iMac12,1
iMac (21,5", Late 2011), iMac12,1
APN 922-9385, 610-0093, 610-0094
Original.
iMAC ERSATZTEILE | 21,5" PROZESSORLÜFTER LINKS
Austauschlüfter für iMac 21,5" Model A1311 von Late 2009 bis Late 2011:
iMac (21,5", Late 2009), iMac10,1
iMac (21,5", Mid 2010), iMac11,2
iMac (21,5", Mid 2011), iMac12,1
iMac (21,5", Late 2011), iMac12,1
APN 922-9121, 069-3694, 610-0032
Original.
iMAC ERSATZTEILE | 21,5" HDDLÜFTER MITTE
Passend für iMac 21,5" Model A1311 von Late 2009 bis Late 2011:
iMac (21,5", Late 2009), iMac10,1
iMac (21,5", Mid 2010), iMac11,2
iMac (21,5", Mid 2011), iMac12,1
iMac (21,5", Late 2011), iMac12,1
APN 069-3692, 610-0026
Original, refurbished.
Eine gute Kühlung sorgt für eine längere Haltbarkeit jeder Elektronik. Eine nachlassende Belüftung lässt die ICs wesentlich heißer laufen, was das Bauteil sowie die Lötstellen langfristig beschädigt. Beim Austausch des Lüfters ist immer auch der Kühlkörper zu reinigen, die Kühlrippen müssen frei von Staub und Schmutz sein um die Wärme der GPU und der CPU abzuleiten.
iMAC ERSATZTEILE | 21,5" ODD-LÜFTER RECHTS
Refurbished.
Passend für iMac 21,5" Model A1418 von Late 2012 bis Early 2013:
iMac (21,5", Late 2012), A1418, iMac13,1
iMac (21,5", Early 2013), A1418, iMac13,1
APN 610-0142, 923-0270
iMAC ERSATZTEILE | 21,5" HAUPTLÜFTER
Original und neu.
Zentral-Lüfter für die CPU, die / GPU, die Festplatte und das Mainboard. Für iMac 21,5" Model A1418 von Late 2013 bis Mid 2014.
(21,5", Late 2013), A1418, iMac14,1 + 14,3
(21,5", Mid 2014), A1418, iMac14,4
APN: 610-0214
Eine gute Kühlung sorgt für eine längere Haltbarkeit jeder Elektronik. Eine nachlassende Belüftung lässt die ICs wesentlich heißer laufen, was das Bauteil sowie die Lötstellen langfristig beschädigt. Beim Austausch des Lüfters ist immer auch der Kühlkörper zu reinigen, die Kühlrippen müssen frei von Staub und Schmutz sein um die Wärme der GPU und der CPU abzuleiten.
Original und neu.
Passend für iMac 21,5" Model A1418 von Late 2015 bis 2017:
iMac (21,5", Late 2015, A1418, iMac16,1
iMac (Retina 4K 21,5", Late 2015, A1418, iMac16,2
iMac (21,5", 2017, A1418, iMac18,1
iMac (Retina 4K 21,5", 2017, A1418, iMac18,2
APN: 610-00006, 923-00563
iMAC ERSATZTEILE |
CPU-Lüfter für iMac 24" Model A1225 von Mid 2007 bis Early 2009:
iMac (24", Mid 2007), iMac7,1
iMac (24", Early 2008), iMac8,1
iMac (24", Early 2009), iMac9,1
APN 604-0273, 620-4335, 922-8153
Original und neu.
HDD-Lüfter iMac 24" Model A1225 von Mid 2007 bis Early 2009:
iMac (24", Mid 2007), iMac7,1
iMac (24", Early 2008), iMac8,1
iMac (24", Early 2009), iMac9,1
APN 620-3942 604-0274, 920-8460
Original und neu.
Eine gute Kühlung sorgt für eine längere Haltbarkeit jeder Elektronik. Eine nachlassende Belüftung lässt die ICs wesentlich heißer laufen, was das Bauteil sowie die Lötstellen langfristig beschädigt. Beim Austausch des Lüfters ist immer auch der Kühlkörper zu reinigen, die Kühlrippen müssen frei von Staub und Schmutz sein um die Wärme der GPU und der CPU abzuleiten.
ODD-Lüfter für iMac 24" Model A1225 von Mid 2007 bis Early 2009:
iMac (24", Mid 2007), iMac7,1
iMac (24", Early 2008), iMac8,1
iMac (24", Early 2009), iMac9,1
APN 620-3940, 620-4337, 604-0272
Original und neu.
Original und neu.
CPU-Lüfter für iMac 27" Model A1312 von Late 2009 bis Mid 2011:
iMac (27", Late 2009), iMac10,1 + iMac11,1
iMac (27", Mid 2010), iMac11,3
iMac (27", Mid 2011), iMac12,2
APN 922-9151, 610-0064
iMAC ERSATZTEILE |
Original. neu.
HDD-Lüfter für iMac 27" Model A1312 von Late 2009 bis Mid 2011:
iMac (27", Late 2009), iMac10,1 + iMac11,1
iMac (27", Mid 2010), iMac11,3
iMac (27", Mid 2011), iMac12,2
APN 610-0041
Eine gute Kühlung sorgt für eine längere Haltbarkeit jeder Elektronik. Eine nachlassende Belüftung lässt die ICs wesentlich heißer laufen, was das Bauteil sowie die Lötstellen langfristig beschädigt. Beim Austausch des Lüfters ist immer auch der Kühlkörper zu reinigen, die Kühlrippen müssen frei von Staub und Schmutz sein um die Wärme der GPU und der CPU abzuleiten.
Original und refurbished, getestet.
Passend für iMac 27" Model A1419 von Late 2012 bis Late 2013:
(27", Late 2012), A1419, iMac13,2
(27", Late 2013), A1419. iMac14,2
APN 610-0145, 923-0302, 610-0146
Neu.
Passend für iMac 27" Model A1419 von Late 2014 bis 2017:
Retna 5K (27", Late 2014), A1419, iMac15,1
Retina 5K (27", Late 2015), A1419. iMac17,1
Retina 5K (27", 2017), A1419. iMac18,3
APN 923-00089, 610-0145
